Объект 1

Скрытая проводка в доме из оцилиндрованного бревна 158 кв.м.

Стоимость работ 169 781 руб.
Стоимость материалов 241 265 руб.

Выключатели Legrand Valena подсоеденены ретропроводкой на изоляторах.



В доме:
- выполнено 17 выводов под светильники;
- установлено 13 выключателей;
- установлено 4 проходных выключателя.

Проходной выключатель лестницы реализован радиовыключателем.

Накладные розетки / выключатели в доме из оцилиндрованного бревна
Накладные выключатели в доме из оцилиндрованного бревна

Внимание к деталям.


Ретро провод BIRONI, цвет - капучино.
Изоляторы BIRONI, цвет - коричневый.
Саморезы, цвет бронза.



Примечание: монтаж ретропровода грязных рук не терпит.



Ретропровод возле изолятора закреплён нитью - стиль обязывает.

Крепить пластиковой стяжкой - мовето́н.

3 шага установки выключателя на бревно:
1. Готовим плоскость на бревне.
2. Устанавливаем монтажную коробку, заводим кабель.
3. Ставим выключатель.

Установка накладных розеток / выключателей на бревно

Розетки Legrand серии Valena с подъемной коробкой для накладного монтажа.

Скрытый монтаж проводки в металлической гофрированной трубе из нержавеющей стали. Тогда дом из-за  проводки точно не загорится.

В доме проложено:
500 метров кабеля, цена 23640 рублей;
450 метров трубы, цена 52650 рублей.

Установлено:
53 розетки, цена 19000 рублей.

Устройство глубинного контура заземления
Монтаж скрытой проводки в металлической гофрированной трубе

Устройство глубинного контура заземления:

Длина электрода заземления: 15 метров.

Заземление выполнено в приямке глубиной 70 см
и при вскапывании огорода провод заземления точно не перерубить.

Сопротивление: 3,08 Ом
Результат: заземление работает, Вы защищены.

Стоимость монтажа 10 000 рублей.
Стоимость материалов 16 800 рублей.

Схема освещения 1-го этажа в деревянном доме

Схема сети освещения на 1-ом этаже.
(как обоснование стоимости)
Для чего распределили свет 1 этажа на 3 отдельных кабеля?

2 причины:

На свет и розетки ванной установили устройство защитного отключения (УЗО), защищает Вас от удара током, При аварийной ситуации, свет выключается только в ванной, а не на всем этаже. И в темноте шишку не набьете.
На освещение крыльца тоже установили УЗО.

Схема освещения 2-го этажа деревянного дома

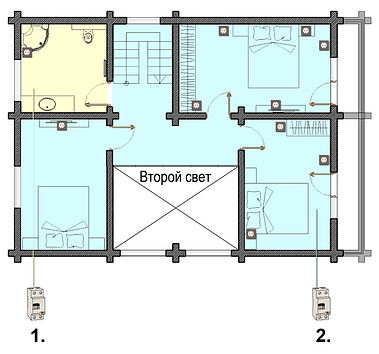

Схема сети освещения на 2-ом этаже.
(как обоснование стоимости)
Для чего распределили свет 2 этажа на 3 отдельных кабеля?

2 причины:

На свет и розетки ванной установили устройство защитного отключения (УЗО), защищает Вас от удара током, При аварийной ситуации, свет выключается только в ванной, а не на всем этаже. Опять же, в темноте шишку не набьете.
На освещение балкона тоже установили УЗО.

Схема розеточной сети на 1-ом этаже.
(как обоснование стоимости)
Для чего распределили розеточную сеть на 6 отдельных кабелей?

2 причины:
Стиральная машина потребляет всю мощность кабеля, потому стиральная, посудомоечная машины, электродуховка, розетки для электрочайника и СВЧ печи, выполненны как отдельные кабели.
Допустим, дети играют в ванной, и на розетку попала вода. При прикосновении к ней сработает УЗО и оключит только её. Розетки же в комнатах останутся работать.

Схема розеток на 1-м этаже в деревянном доме
Схема розеток на 2-м этаже в деревянном доме

Схема розеточной сети на 2-ом этаже.
(как обоснование стоимости)
Для чего распределили розеточную сеть на 2 отдельных кабеля?

Представим, дети играют в ванной, и на Если на розетку попадает вода УЗО отключает только её. Остальные розетки остаются рабочими.

Схема ТВ розеток на 1-м этажа в деревянном доме

Схема ТВ проводки на 1-ом этаже.
(как обоснование стоимости)
На 3 телевизора 1-го этажа провели отдельные антенные кабели.

Антенный кабель SAT-703, CAVEL, производство Италия.

3 плюса по сравнению с китайскими и турецкими кабелями:

1. Через 30 лет самый дальний телевизор показывает хорошо.
2. Не выделяет вредных веществ.
3. При совместной прокладке с электрическими кабелями высокая степень экранирования исключает помехи.

Схема ТВ проводки на 2-ом этаже.

Подключение внешних потребителей к деревянному дому
Схема ТВ розеток на 2-м этажа в деревянном доме

На внешние потребители
вывели 5 отдельных кабелей.

Вас защищают дифференциальные автоматы (УЗО + автомат в одном корпусе) и заземление.



Мы постарались!
